实验六 LED流水灯

在时钟分频实验中我们练习了如何处理时钟,接下来我们要学习如何利用时钟来完成时序逻辑。

1. 硬件说明

流水灯实现是很常见的一个实验,虽然逻辑比较简单,但是里面也包含了实现时序逻辑的基本思想。要用FPGA实现流水灯有很多种方法,我们可以用两种不同的方法实现。

(1)模块化设计

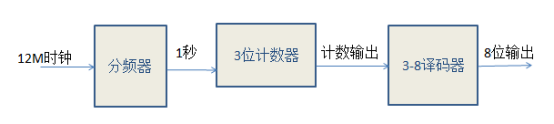

在之前的实验中我们做了3-8译码器和时钟分频,如果把这两个结合起来,我们就能搭建一个自动操作的流水LED显示。框图如下:

alt text

(2)循环赋值

这是一种很简洁的实现流水灯效果逻辑,就是定义一个8位的变量,在每个时钟上升沿将最低位赋值给最高位,其他位右移一位,这就实现了循环赋值。这8位输出到LED就能实现流水灯。

2. Verilog代码

模块化设计是用硬件描述语言进行数字电路设计的精髓,代码可重复利用。而且模块化的设计使得程序的结构也很清晰。这里我们首先看看流水灯的模块化设计。利用了之前的3-8译码器分频器,你需要把这两个程序也拷贝到一个工程。

module flashled (clk,rst,led);

input clk,rst;
output [7:0] led;


reg [2:0] cnt ; //定义了一个3位的计数器,输出可以作为3-8译码器的输入

wire clk1h; //定义一个中间变量,表示分频得到的时钟,用作计数器的触发

//例化module decode38,相当于调用
decode38 u1 (
.sw(cnt), //例化的输入端口连接到cnt,输出端口连接到led
.led(led)
);

//例化分频器模块,产生一个1Hz时钟信号
divide #(.WIDTH(32),.N(12000000)) u2 ( //传递参数
.clk(clk),
.rst_n(rst), //例化的端口信号都连接到定义好的信号
.clkout(clk1h)
);

//1Hz时钟上升沿触发计数器,循环计数
always @(posedge clk1h or negedge rst)
if (!rst)
cnt <= 0;
else
cnt <= cnt +1;

endmodule

模块化设计结构清晰,verilog语言是很灵活的。对于流水灯还有一种很简洁的实现方法:

module flash (clk,rst,led);

input clk,rst;
output [7:0] led;
wire clk1h; //定义一个中间变量,表示分频得到的时钟,用作计数器的触发
//例化分频器模块,产生一个1Hz时钟信号
divide #(.WIDTH(32),.N(12000000)) u2 ( //传递参数
.clk(clk),
.rst_n(rst), //例化的端口信号都连接到定义好的信号
.clkout(clk1h)
);

//1Hz时钟上升沿触发循环赋值
always@(posedge clk1h or negedge rst)
begin
if(!rst)
led <= 8'b11111110; // <=为非阻塞赋值
else
led <= {led[0],led[7:1]}; //当时钟上升沿来一次,执行一次赋值,赋值内容是led[0]与led[7:1]重新拼接成8位赋给led,相当于循环右移
end
endmodule

3.引脚分配

按照下面表格定义输入输出信号

信号引脚信号引脚
clkC1led[3]M11
rstL14led[4]P11
led[0]N13led[5]N10
led[1]M12led[6]N9
led[2]P12led[7]P9

配置好以后编译下载程序。可以调整例化分频器时传递的参数来调整流水灯的速度。
